概述说明

额定电压：380V/400V，相电压波动范围：138V~265V。

相/线：可通过软件设置，无需更改硬件。

扩容方式：模块化设计，支持多机并联扩容，并联容量不受限制。可通过增加机柜所装的模块数量进行扩容。

噪音：噪音≤50dB。

使用全FPGA芯片控制：彻底替代DSP；FPGA使用硬件逻辑门编程，绝无堆栈溢出等风险，具有极高的可靠性。

IGBT散热片采用铲齿工艺，有效增加散热面积，达到更佳的散热效果；电感采用铜箔立绕工艺设计，损耗更低，发热更小，散热更好。

软件具备谐振自检功能，当系统发生谐振时，能够自动避开谐振点，保证其他次数谐波有效补偿，设备继续正常运行。

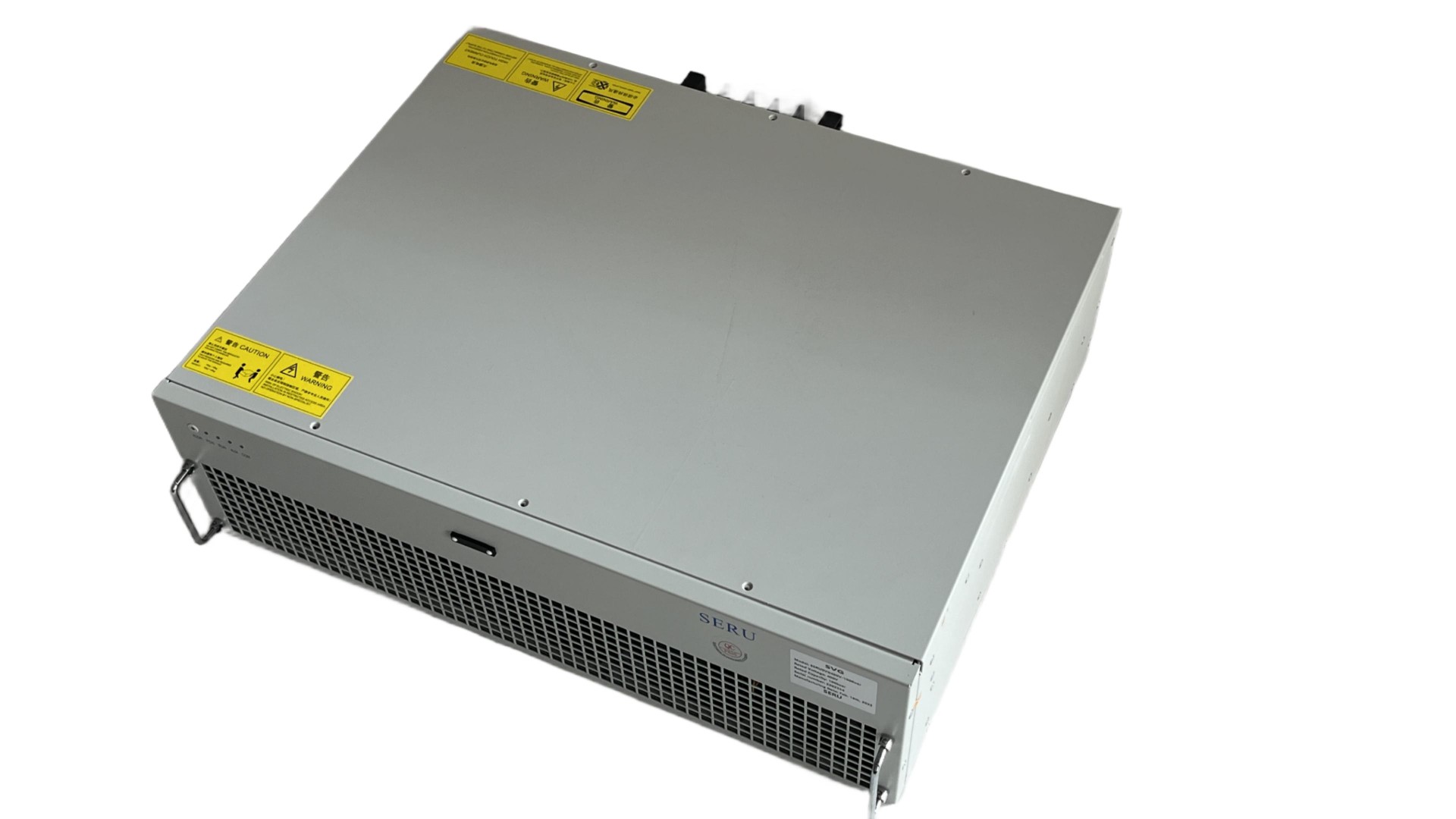

模块内应充分考虑到模块运行中的散热问题，在模块前后两端均有不同数量的散热槽孔。当模块内电器元件发热后，通过后端槽孔排出，而冷风不断地由前端槽孔补充进模块，使密封的模块自前而后形成一个通风道，达到散热的目的。

静止无功发生器采用全数字、模块化控制方式，CPU采用DSP+CPLD全数字、模块化控制，主控中心做全封闭防尘处理。

能同时补偿无功和三相不平衡负载，并且三相不平衡补偿功能可自由设定是否开启。

静止无功发生器采用直接控制方式，允许自由的选择目标功率因数。

说明：

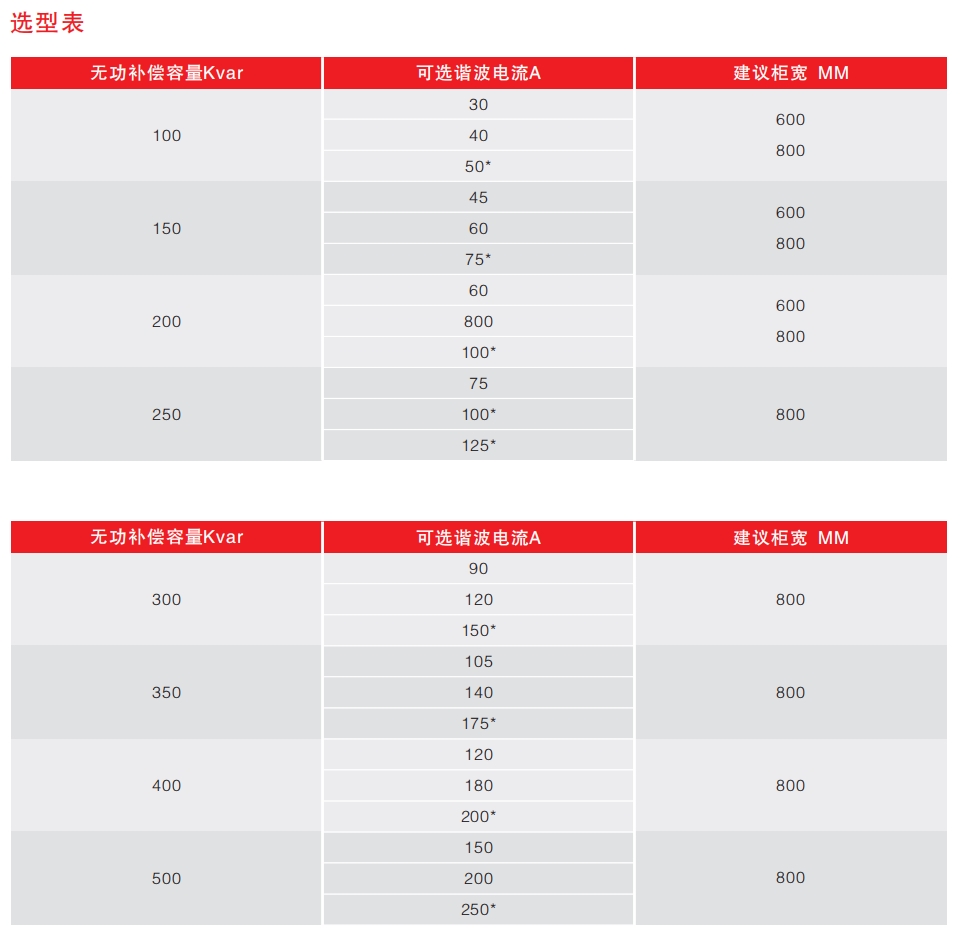

1、选型表中标*的选型为推荐规格，

2、本产品系列提供400V选型，其他电压等级请咨询SERU

3、本产品选择三相三线系统与三相四线系统产品不得互用

4、因三相四线系统，需要提供N线

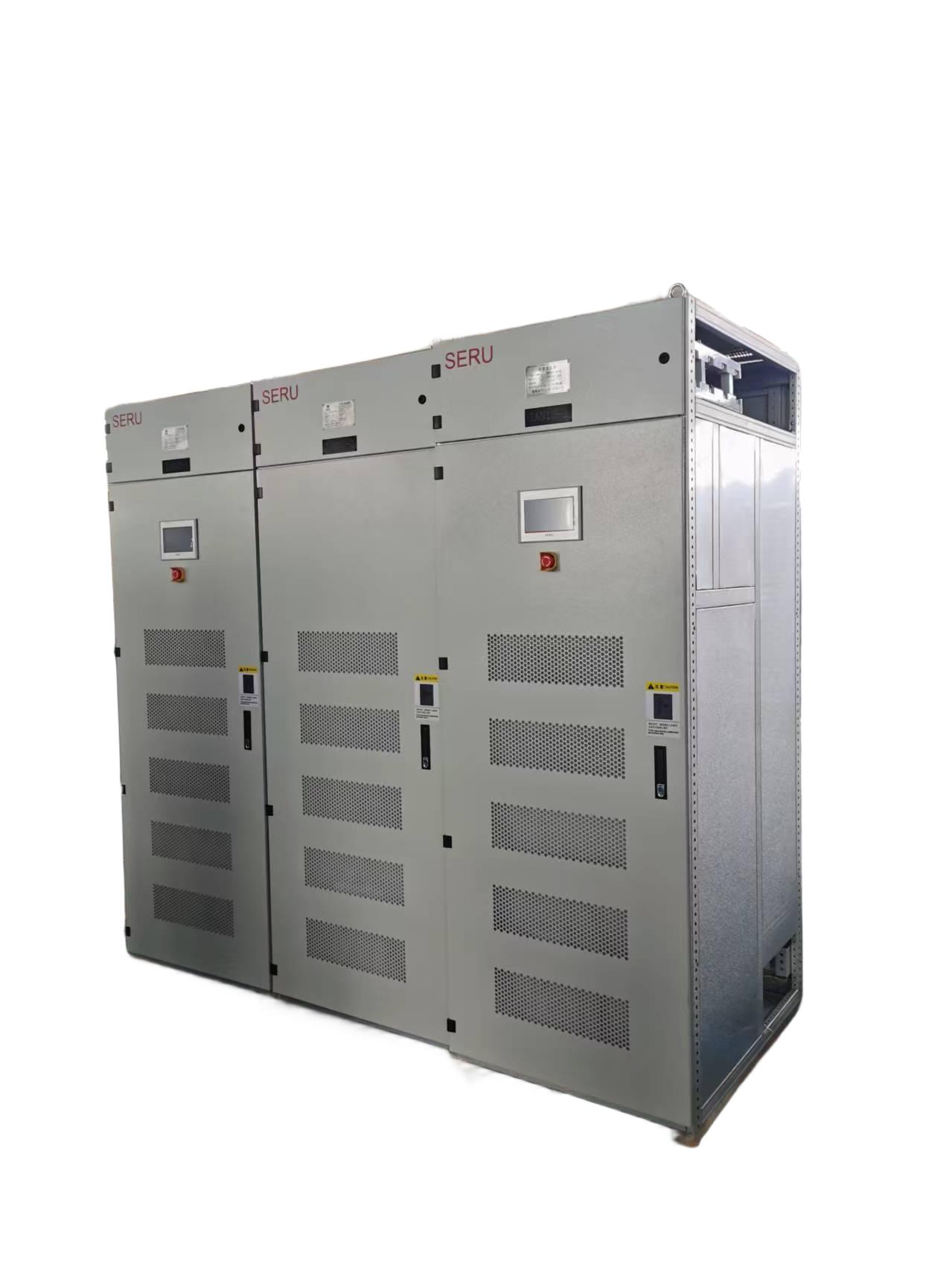

5、柜体尺寸选择：宽600、800 可选（600宽柜体可装配300Kvar）（800宽的柜子可装配600Kvar）。

（600Kvar以上容量可选择2面柜体）（柜体深度不小于800深）

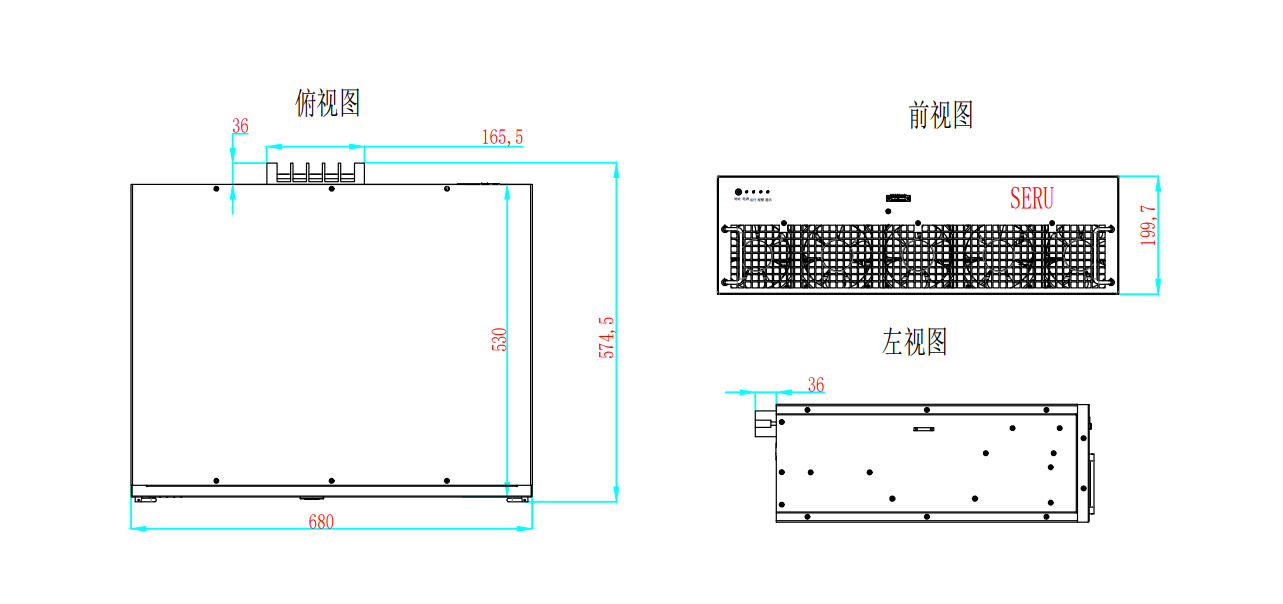

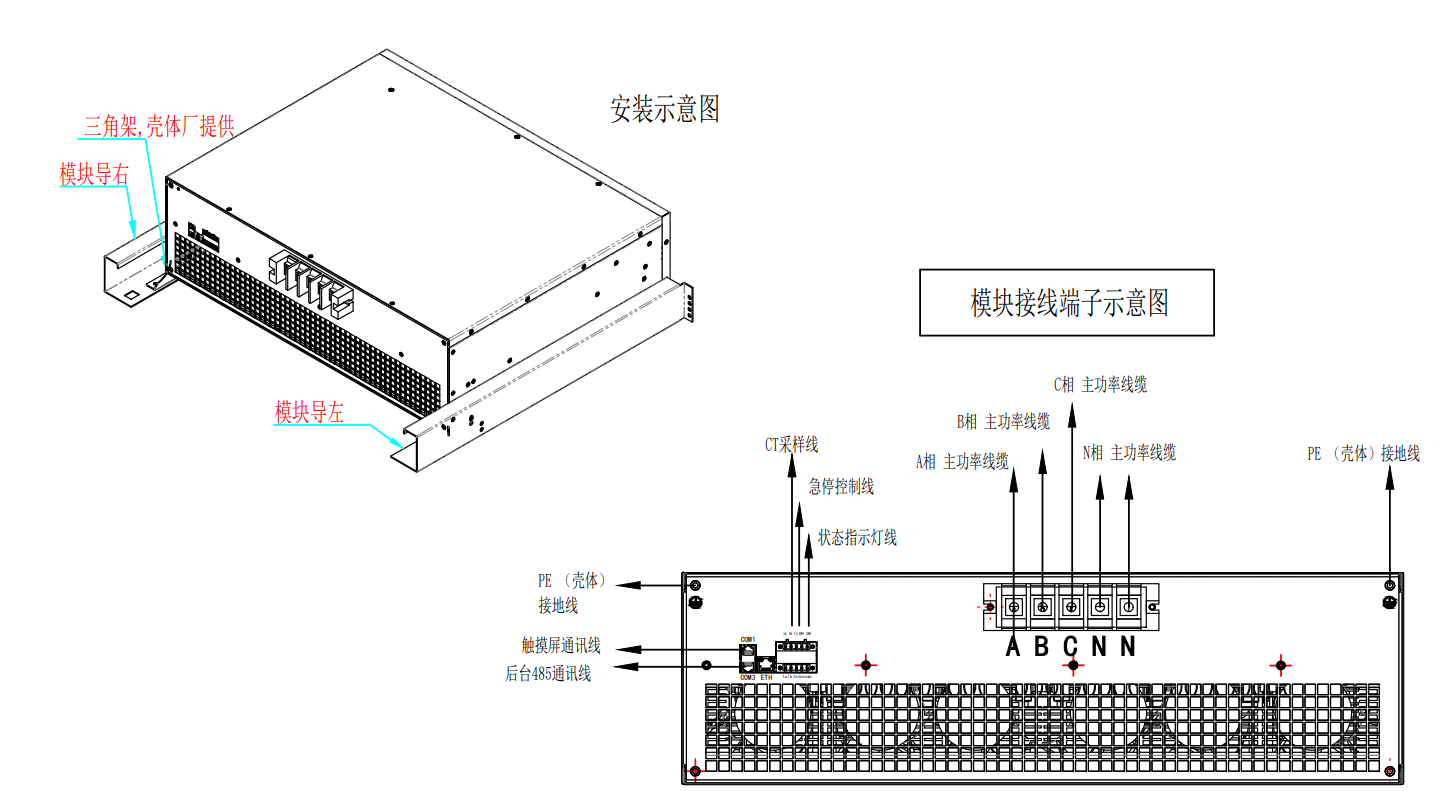

请与塞鲁公司联系，索取CAD接线图与模块产品尺寸图。可发shsldq@126.com 邮箱索取，注明项目名称。谢谢配合。
