电抗器加装过温保护的核心作用是实时监测电抗器温度，避免过热导致绝缘损坏、烧毁设备或引发火灾，从根本

上提升运行安全性与可靠性。

一、核心性能提升

1. 精准监测：10KV电抗器:通过温度传感器（如PT100、热电偶）实时采集电抗器绕组或铁芯温度，监测精度可达

±1℃~±2℃，确保及时捕捉温度异常。

2. 快速响应：当温度达到预设阈值（如报警阈值120℃、跳闸阈值140℃）时，保护装置可在毫秒级至秒级内触发

报警或切断电源，避免温度持续升高。

3. 自适应运行：可根据电抗器负载变化（如短时过载）动态调整保护逻辑，既防止误动作，又不遗漏真实过热风险。

4.精度检测：400V电抗器：通过温度传感器（热敏电阻）温度超出 120℃自动断开投切，温度将至120℃以下自动

投切。通过无功补偿控制器输出点串温度接点实现控制。

二、核心优势:

- 延长设备寿命：避免过热导致的绝缘材料老化加速，显著延长电抗器使用寿命（通常可延长30%~50%）。

- 降低维护成本：提前预警温度异常，减少因设备烧毁导致的维修更换费用，同时减少非计划停机带来的生产损失。

- 适配复杂工况：可在高温环境、高负载波动（如电力系统、工业变频场景）下稳定工作，不受外界环境干扰。

- 简化运维：部分智能过温保护装置支持远程数据传输，运维人员可实时查看温度曲线，无需现场频繁巡检。

三、安全保障强化:

1.  杜绝火灾隐患：电抗器过热是引发电气火灾的重要原因，过温保护可在温度达到燃点前切断电源，从源头消除

火灾风险。保护周边设备：避免电抗器烧毁时产生的电弧、油污扩散，防止波及配电柜、电缆等周边电气设备，降

低事故扩大范围。保障人员安全：减少设备故障导致的触电、高温烫伤等安全事故，为运维人员提供更安全的工作环境。

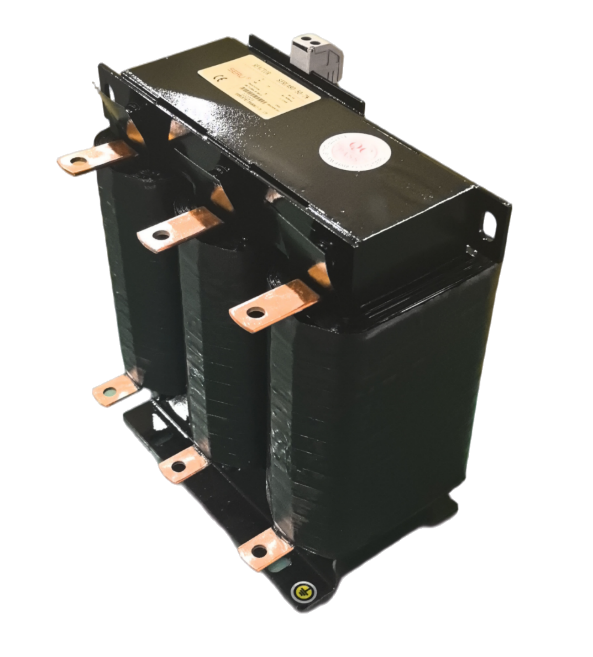

三相调谐电抗器：核心性能与功能:

三相调谐电抗器是专为三相电力系统设计的感性元件，核心作用是与电容器配合构成调谐回路，精准抵消特定频率

谐波或补偿无功功率，保障电网稳定运行。

一、核心产品性能:

1. 精准调谐性：可根据电网需求（如针对3次、5次、7次谐波）设计固定调谐频率，调谐精度高（通常偏差≤±5%），

能稳定抵消目标谐波。

2. 额定参数稳定：额定电感值误差小（一般≤±3%），在额定电压、额定频率下，电感量受温度、电流波动影响小，

确保长期运行性能稳定。

3. 抗过载能力：具备短时过载耐受特性，通常可承受1.2~1.5倍额定电流（持续时间1~2小时），适应电网负载短期波动。

4. 低损耗特性：采用高导磁率硅钢片或铜绕组，空载损耗（铁损）和负载损耗（铜损）低，运行效率高（一般≥95%），

减少能源浪费。

5. 绝缘性能可靠：绕组绝缘等级多为F级或H级，可耐受155℃~180℃高温，且经过耐压试验（如1分钟工频耐压3kV），

防止绝缘击穿。

二、核心功能:

1. 谐波治理：与三相电容器组串联，构成“调谐滤波回路”，对电网中的特定次谐波（如工业设备产生的5次、7次谐波）

形成低阻抗通路，吸收谐波电流，降低电网谐波畸变率（THD），避免谐波损坏电表、变频器等设备。

2. 无功补偿：在工频（50Hz/60Hz）下，可作为感性无功源，与容性无功互补，补偿电网中的感性无功功率（如电机、

变压器产生的无功），提高功率因数（通常可将功率因数从0.7~0.8提升至0.95以上），减少电网无功损耗，避免供电部

门罚款。

3. 抑制电压畸变：通过抵消谐波电流，减少谐波对电网电压的影响，降低电压波动和闪变，保障精密设备（如数控机床、

医疗设备）的供电电压稳定。

4. 保护电容设备：在无功补偿系统中，与电容串联可限制电容的合闸涌流（降低至额定电流的2~3倍以下），同时避免电容因谐波过电压击穿，延长电容使用寿命。

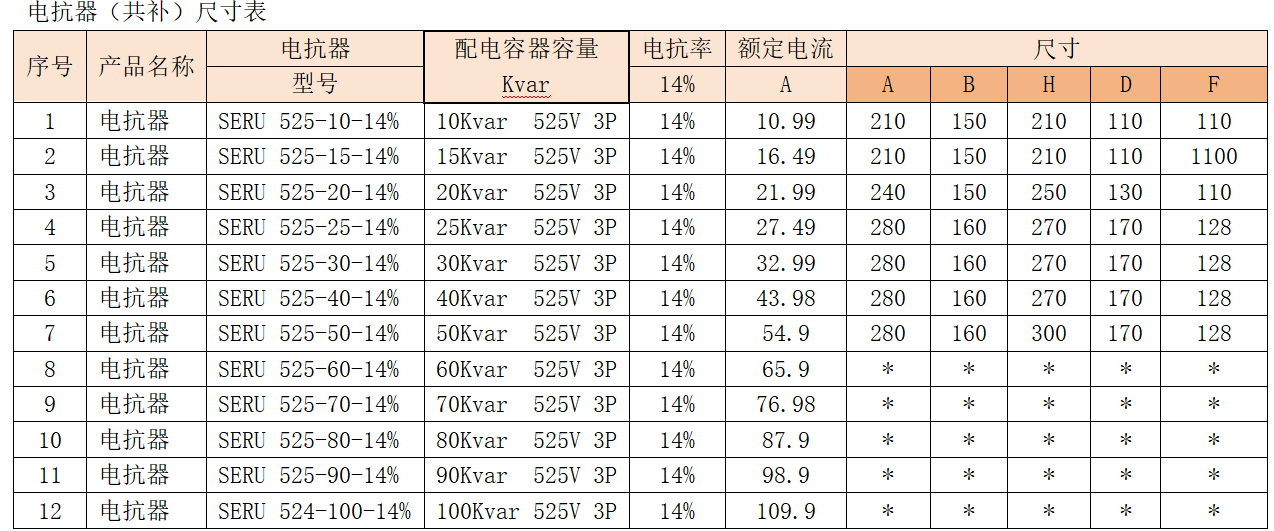

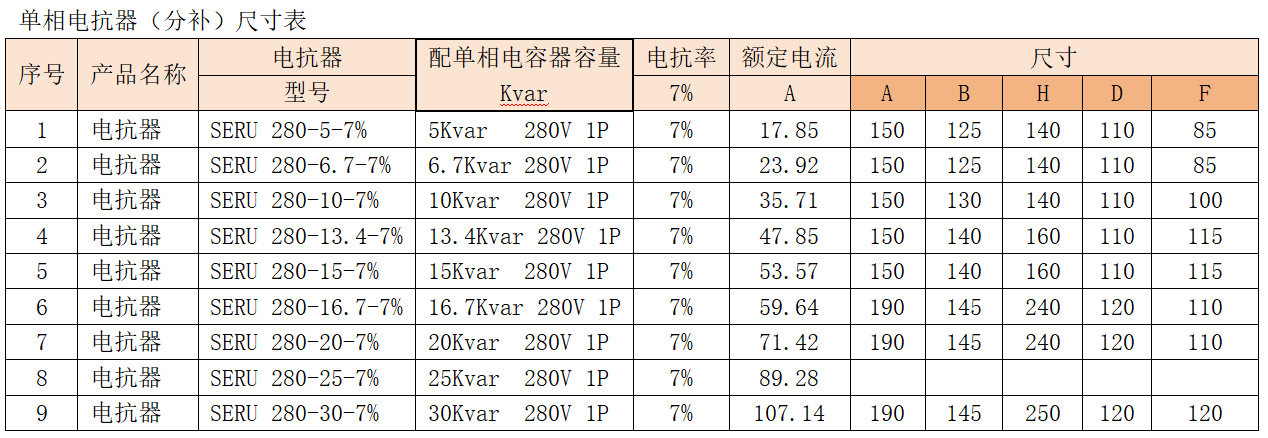

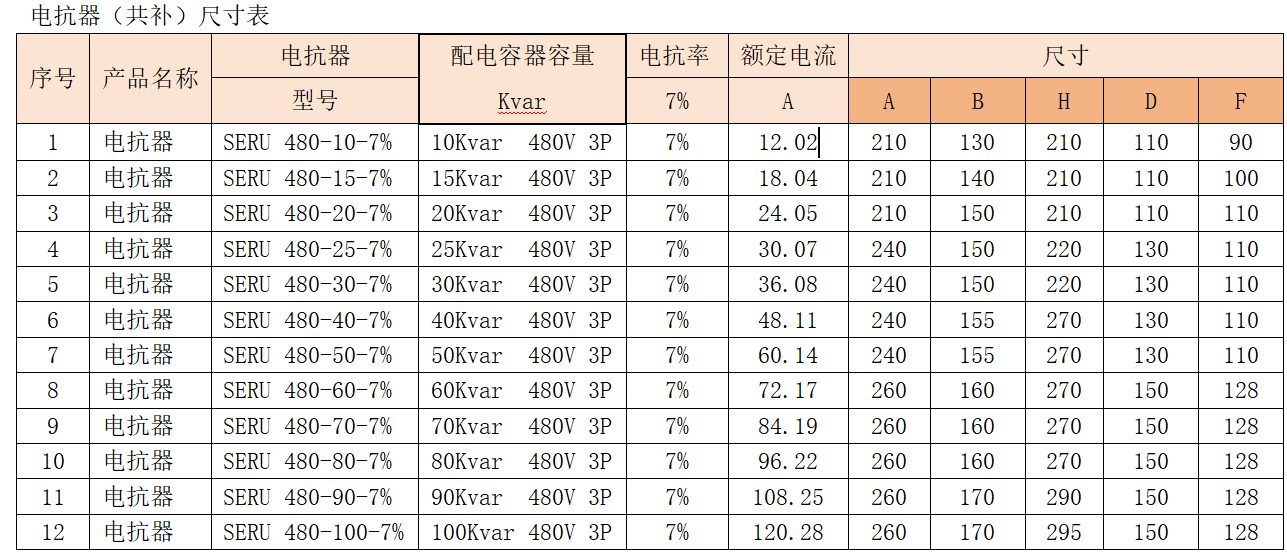

电抗器选型表格

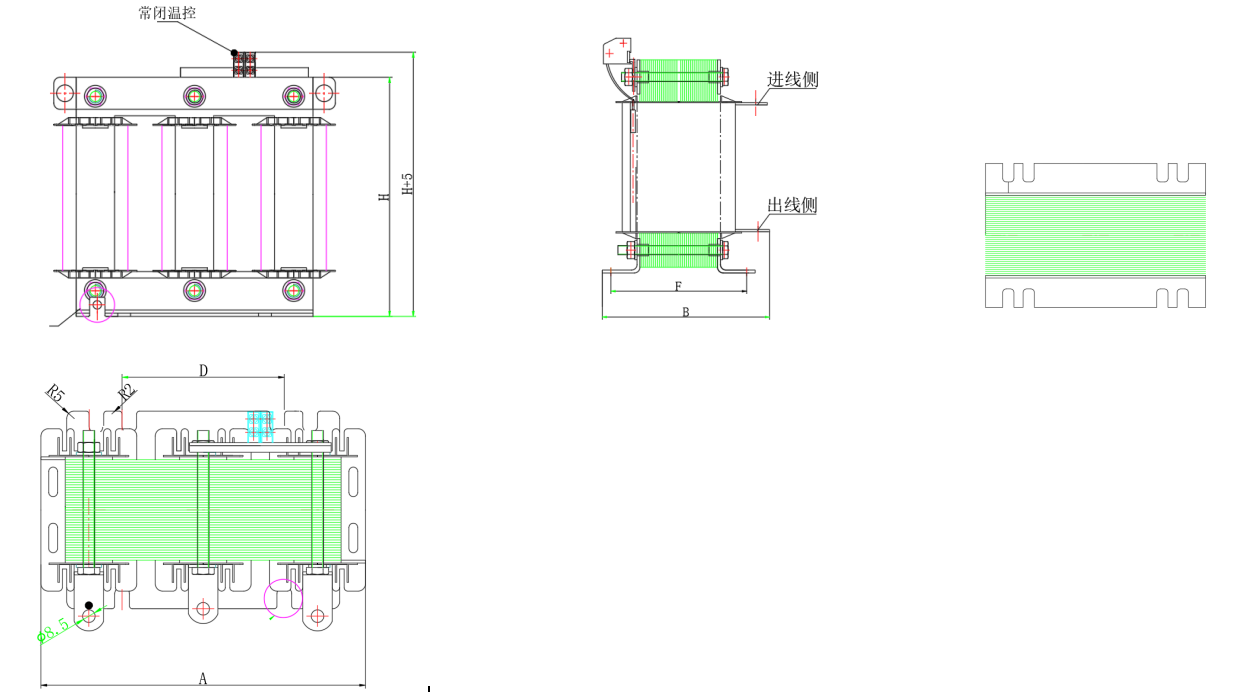

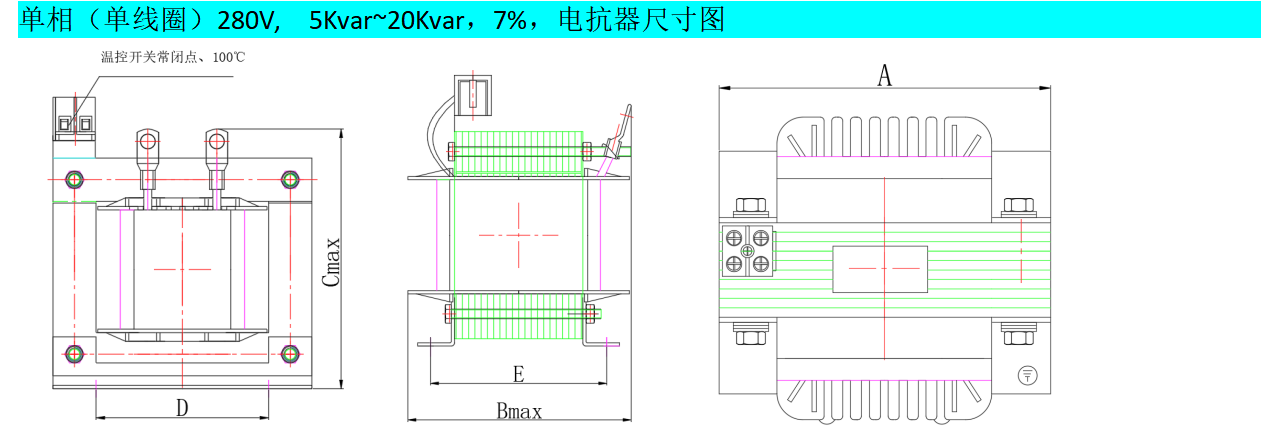

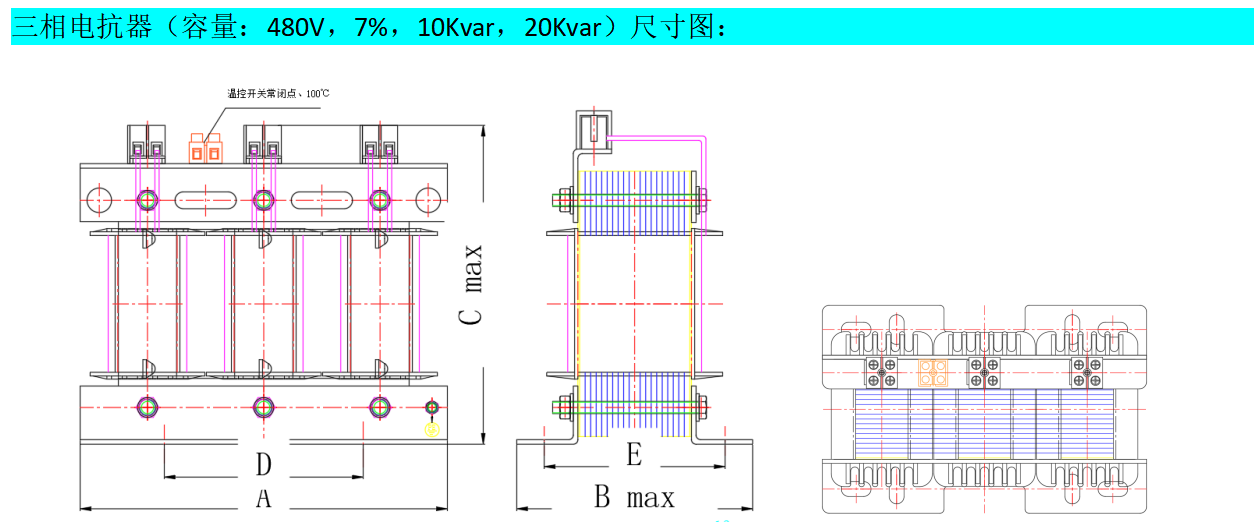

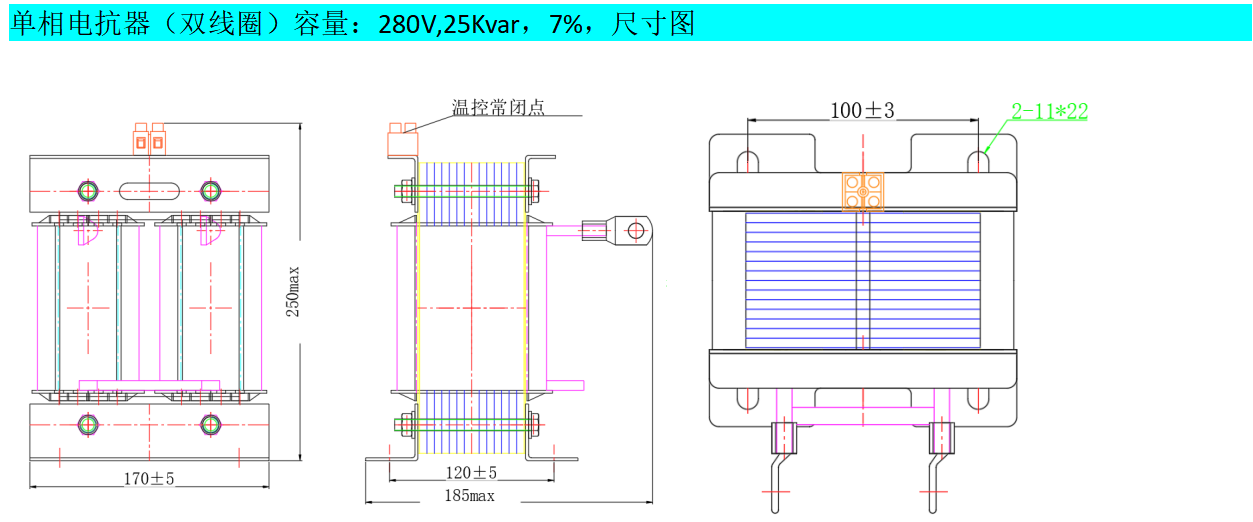

注：采购方请于塞鲁SERU公司技术部联系（电话：13817470371）。塞鲁公司根据技术文件及要求，提供出合理准确的电抗器尺寸图纸。

需求系统电压660V、690V、208V、电抗器尺寸请联系塞鲁公司。
