塞鲁SERU-SVG静止无功发生器+APF有源滤波器在聚焦污水处理、净水厂、固废资源化处置、工业大气治理配电应用技术

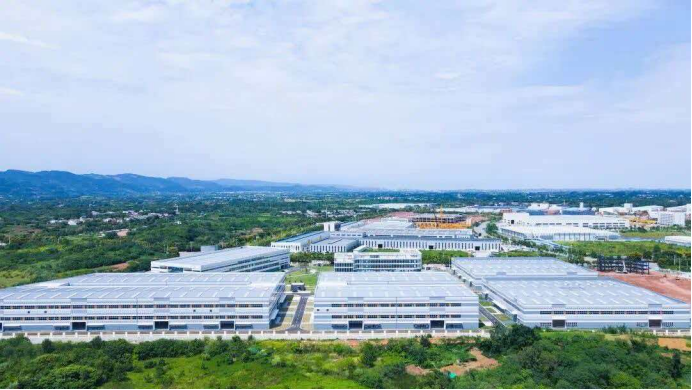

一、项目园区基础概况

1. 园区定位与产业板块

聚焦污水处理、净水厂、固废资源化处置、工业大气治理三大环保核心业务，配套分布式光伏、储能系统，构建循环低碳产业体系。园区配套多座 10kV/0.4kV 专用配电变压器，全天 24 小时连续运行，负荷波动大、大功率变频设备密集，属于典型非线性冲击负荷场景。
三大核心工艺板块：

1. 污水处理板块：沱江再生水处理厂，日处理规模 8 万 m³，采用改良 AAO 生化工艺、污泥干化处置系统；

2. 固废处理板块：城镇生活垃圾、工业危废、污泥协同焚烧、飞灰稳定化、固废资源化再生产线；

3. 大气治理板块：焚烧烟气脱硫脱硝除尘、VOC 废气吸附分解、低温 SCR 脱硝成套系统。

2. 园区配套配电架构

园区总配电站配置多台 1600kVA、2000kVA 干式变压器，0.4kV 低压母线统一供电；原有配电配套传统机械式电容无功补偿柜，无专用谐波治理设备；园区配套 10MW 分布式光伏、10MWh 储能系统，形成 “源网荷储” 一体化用电结构，容性、感性无功交替叠加问题突出。

二、园区三大板块负载设备清单、用电运行特性

（一）污水处理板块核心负载

全部采用变频驱动，24 小时间歇波动运行：

1. 大功率曝气风机（110kW/160kW 变频）、生化池潜水推流器；

2. 进水泵、外排提升泵、污泥回流泵、加药计量变频泵；

3. 污泥低温热泵干化机组、叠螺污泥脱水机；

4. 在线水质监测仪表、PLC 自控柜、曝气在线 DO 控制系统；
负荷特点：多台大功率变频器同步投切，负荷随进水水量昼夜大幅波动，频繁启停产生电压闪变，产生 5、7、11 次特征谐波。

（二）固废处理板块核心负载

1. 垃圾抓斗起重变频系统、炉排焚烧变频调速电机；

2. 渗滤液高压输送泵、灰渣输送刮板变频设备；

3. 固废破碎、分选、制砖成套变频机组；

4. 焚烧余热锅炉循环水泵、引风机、一次 / 二次助燃风机；
负荷特点：瞬时冲击电流大，焚烧炉启停时无功骤增，谐波电流叠加严重，三相负荷不均衡。

（三）大气治理板块核心负载

1. 大型烟气引风机、脱硫循环浆液变频泵；

2. SCR 脱硝喷氨变频计量系统、活性炭吸附解析风机；

3. VOC 催化燃烧加热变频电源、除尘脉冲控制成套设备；
负荷特点：常年满负荷连续运行，多台整流变频设备集中布置，谐波持续稳定输出。

（四）园区配套辅助负荷

分布式光伏逆变器、储能变流器 PCS、冷却冷水机组、车间照明、中控机房 UPS 不间断电源；光伏、储能投运时段产生大量容性无功，极易造成传统电容柜过补、母线电压抬升。

三、设计前：园区负载对功率因数、谐波畸变率的负面影响

1. 功率因数恶化问题

1）感性无功缺口大：风机、水泵、焚烧电机均为感性负载，多台变频同步运行时，全厂综合功率因数仅0.72~0.84，低于供电局 0.9 考核标准，每月产生高额力调电费罚款；
2）容性过补矛盾：白天光伏发电满发、储能充电时，系统出现多余容性无功，传统电容无法吸收容性无功，母线电压冲高至 420V 以上；
3）负荷波动补偿滞后：污水进水波动、固废进料间歇启停，无功毫秒级骤升骤降，机械式电容分档投切响应 200ms 以上，持续欠补、补偿滞后；
4）变压器有效容量缩水：大量无功电流占用线缆、变压器载流量，变压器名义容量无法满负荷输出，高峰期被迫限产。

2. 谐波畸变严重，超标危害电网与设备

园区变频器、整流设备集中，治理前现场实测关键数据：

1. 低压母线总电压谐波畸变率 THDv=22%~30%，远超国标 GB/T14549≤5% 强制标准；

2. 5、7、11、13 次谐波电流叠加，总谐波电流峰值超 1200A；

3. 谐波与原有电容电抗器产生并联谐振，电容鼓包、击穿、烧毁，每年需批量更换电容器；

4. 谐波带来连锁故障：

￮ 风机、水泵电机铜损、铁损暴增，绕组温升超 90℃，绝缘加速老化，轴承振动、噪音大幅升高；

￮ 在线水质、烟气监测仪表数据漂移、测量失真，环保在线监测频繁异常报警；

￮ PLC 自控系统、变频器主控板受谐波干扰误报故障、无故停机，环保产线中断；

￮ 配电柜、母线、电缆因谐波附加损耗持续高温，端子氧化发热，存在电气火灾隐患；

￮ 光伏逆变器、储能 PCS 谐波干扰保护频繁跳闸，清洁能源消纳效率下降。

3. 三相不平衡、零线过流附加隐患

各车间单相自控仪表、照明分布不均，叠加谐波零序分量，零线电流长期超标，变压器中性点发热，配电损耗进一步增加。

四、塞鲁 SERU-SVG+APF 有源滤波综合治理原理适配环保园区工况

1. SERU-SVG 静止无功发生器（无功平衡核心）

1. 毫秒级（≤5ms）双向无级动态补偿，可输出感性无功、也可吸收光伏 / 储能产生的容性无功，补偿区间 - 1~1；

2. 实时跟随污水、固废、烟气负荷波动，无档位投切，全时段稳定功率因数；

3. 同步修正三相不平衡，降低零线零序电流；

4. 电流源型拓扑，不会与系统电容、负载产生谐振，彻底解决电容烧毁问题。

2. SERU-APF 有源电力滤波器（谐波治理核心）

1. 实时采集系统谐波电流，生成反向抵消补偿电流，2~50 次谐波滤除率≥93%；

2. 精准治理环保设备产生的 5、7、11、13 次主要谐波，快速降低电压畸变率 THDv；

3. 可同步辅助补偿瞬时无功、抑制电压闪变，保护精密环保监测仪表、自控系统；

4. 模块化并联扩容，适配园区大容量变频集中负载场景。

3. 园区成套配置方案

变压器低压总母线并联安装：塞鲁 SERU-SVG 动态无功发生器 + SERU-APF 有源滤波器联合治理，SVG 负责功率因数、三相不平衡、容感性双向调节；APF 专项滤除谐波，两套设备协同联动，实现无功 + 谐波一体化治理。

五、加装塞鲁 SERU-SVG、APF 后，设备、电网全方位提升效果

（一）功率因数指标改善（实测数据）

1. 治理前综合功率因数：0.720.84；投运 SVG 后，**全时段稳定维持 0.980.995**；

2. 彻底消除光伏、储能满发时段容性过补，母线电压稳定在 380V±2% 标准区间；

3. 完全满足供电公司力调考核标准，取消月度电费罚款；线路无功损耗降低 12%~19%，园区综合节电降耗；

4. 释放变压器 20% 左右有效带载容量，污水扩容、新增固废处置产线无需新增变压器，节约数百万元配电扩容投资；变压器运行油温由 86℃降至 62℃以内，高温过载报警完全消除。

（二）谐波畸变率大幅下降，符合国标规范

1. 母线电压总谐波畸变率 THDv 由 22%~30% 降至 3.5%~4.8%，稳定满足 GB/T14549 国标≤5% 要求；

2. 5、7、11 次主要谐波滤除率≥93%，谐波电流峰值从 1200A 降至 80A 以内；

3. 消除谐波与电容谐振风险，原有低压电容柜故障、电容烧毁问题彻底根除，每年节省大量电容更换、检修运维成本。

（三）生产工艺设备运行稳定性全面提升

1. 风机、水泵变频电机：谐波损耗大幅降低，电机温升下降 20℃以上，振动、噪音显著降低，绕组绝缘寿命延长 3 倍，电机轴承、变频器 IGBT 损坏故障率下降 85%；

2. 环保在线监测设备（水质 COD、烟气 NOx、粉尘检测仪）：谐波干扰消除，测量数据无漂移、无异常报警，环保在线上传数据稳定，避免环保超标处罚风险；

3. PLC 自控、污泥干化、焚烧脱硝成套系统：不再因谐波干扰无故停机、误动作，污水处理、固废焚烧、烟气治理产线连续运行率 100%，杜绝停产检修造成的环保处置停滞；

4. 分布式光伏、储能变流器 PCS：谐波扰动消失，逆变器保护跳闸频次归零，园区光伏绿电消纳利用率提升 10% 以上，契合园区低碳零碳定位。

（四）低压配电系统安全等级提升，消除火灾隐患

1. 谐波附加损耗大幅削减，低压铜排、电缆、接线端子持续降温，端子氧化、发烫现象消失，杜绝零线、母线过热起火风险；

2. 零线谐波零序电流降低 60% 以上，变压器中性点、零线干线负载恢复设计标准，线缆老化速度大幅放缓，电缆更换周期延长；

3. SERU 设备自带故障自动旁路保护，设备故障不中断园区 24 小时环保连续生产，适配污水、固废处置不能停机的刚性工况；

4. 配电开关柜、继电保护、漏电保护器不再受谐波干扰误跳闸，园区供电可靠性大幅提高。

（五）运维与低碳综合效益

1. 一体化治理设备模块化设计，免频繁检修，配电房巡检、设备维修人工成本下降 70%；

2. 无功损耗、谐波损耗同步降低，园区综合电耗下降，匹配园区低碳环保、近零碳建设考核指标；

3. 一套设备同步解决谐波、低功率因数、三相不平衡、电压闪变多重电能质量问题，改造占地面积小，适配园区配电房紧凑布局。

4.

六、项目综合总结

净水厂、污水处理、固废处置、大气治理产线以大量变频、整流非线性负载为主，叠加分布式光伏、储能容性无功冲击，治理前存在功率因数偏低高额罚款、谐波严重超标、设备频繁故障、变压器过载发热、环保监测系统不稳定、配电火灾隐患多重问题。
通过在低压变压器母线配套塞鲁 SERU-SVG 静止无功发生器 + SERU-APF 有源滤波器联合治理方案，实现双向动态无功补偿与深度谐波滤除双重功能：

1. 功率因数稳定 0.98 以上，减免电费罚款、释放变压器容量；

2. 谐波畸变率达标，保护电机、自控、环保精密监测设备稳定连续运行；

3. 消除谐振、母线高温、零线过流隐患，提升配电系统消防安全；

4. 提升光伏储能消纳效率，契合园区低碳零碳发展定位；
整套治理方案完美适配环保行业 24 小时不间断生产、负荷波动剧烈、源网荷储协同的特殊工况，为同类型低碳环保产业园电能质量改造提供标准化解决方案。

5.

6. 项目案例

项目：四川淮州新城低碳环保科技园综合治理

项目：成都东部新区空港新城1号、12号、

项目：新津县红岩污水处理厂改扩建项目

项目：简州新城再生水厂

项目：城南污水处理厂水质提升工程

项目：怀宁县城乡供水一体化 EPC+O 项目

项目：徐州市区供水提质增量工程——刘集水厂设备

项目：南安市城乡供水一体化项目-中心城区美林水厂

项目：南安市石井镇生活污水处理厂

项目：城北北景园泵站、七格厂、之江管廊改造
