刚果（金）-某-铜钴矿采冶项目--塞鲁电气无功补偿+APF谐波治理混合装置项目技术报告

一、项目概况

1.1 工程项目性质

本项目属于刚果（金）铜钴矿采冶项目低压配电系统电能质量技术改造项目，为 铜钴矿现有选矿、湿法冶炼车间低压母线加装塞鲁（SERU）电气成套电能质量治理设备，属于矿山节能增效、电能质量综合治理技改工程。

项目核心主体为坐落于刚果（金）卢阿拉巴省中非铜矿带是全球第五大铜矿、全球第二大高品位钴矿山，包含采矿、破碎、磨矿、浮选、湿法冶炼全流程生产线，大量大功率破碎机、球磨机、皮带输送机、大功率变频器、整流电解负载，属于典型冲击性 + 非线性大功率工业负荷。

矿山原有配电系统随着产能持续释放，大量变频传动、整流设备投入运行，带来三大核心问题：

1. 感性电机负荷大，系统无功缺额大，功率因数偏低，变压器、电缆线路损耗升高；

2. 变频器、整流装置产生大量 5、7、11、13 次谐波，电压畸变超标，存在电容谐振风险；

3. 负荷波动剧烈，电压跌落、闪变，变压器发热，保护误动作，电解、选矿设备运行稳定性下降。

本次技改采用塞鲁电气无源无功补偿（电容器 + 串联电抗器 + 投切开关）+APF 有源滤波器混合治理方案，无源电容柜承担基础稳态无功补偿，串联电抗器抑制谐波、避免谐振；APF 有源滤波器动态滤除谐波，协同完成无功精细调节，兼顾经济性与动态治理能力。

1.2 工厂主要产品

铜钴矿生产全流程：露天 / 井下采矿→矿石破碎、磨矿→浮选富集→湿法浸出、萃取、电积。
主产品：阴极铜（A 级铜）、氢氧化钴，年产阴极铜 45 万吨以上，钴产品是新能源动力电池核心原料，属于全球新能源产业链关键金属原料基地。

1.3 项目配电设备清单（塞鲁 SERU 成套）

• 400V / 300kvar 无功补偿电容柜：12 套

• 690V / 300kvar 无功补偿电容柜：20 套

• 400V / 300A APF 有源滤波器：12 套

• 690V / 300A APF 有源滤波器：20 套

二、现场原有配电系统问题（未加装塞鲁补偿与 APF 前）

2.1 负荷特征

矿山磨矿、浮选、电解生产线大量大功率异步电机、大功率 6 脉波整流、变频驱动设备，负荷波动大，属于感性 + 非线性混合负荷。

1. 感性电机产生大量滞后无功，变压器、电缆输送大量无功电流；

2. 变频器、整流电源注入大量谐波电流，污染低压 400V、690V 母线；

3. 负荷随矿石品位、开停机工序周期性剧烈波动。

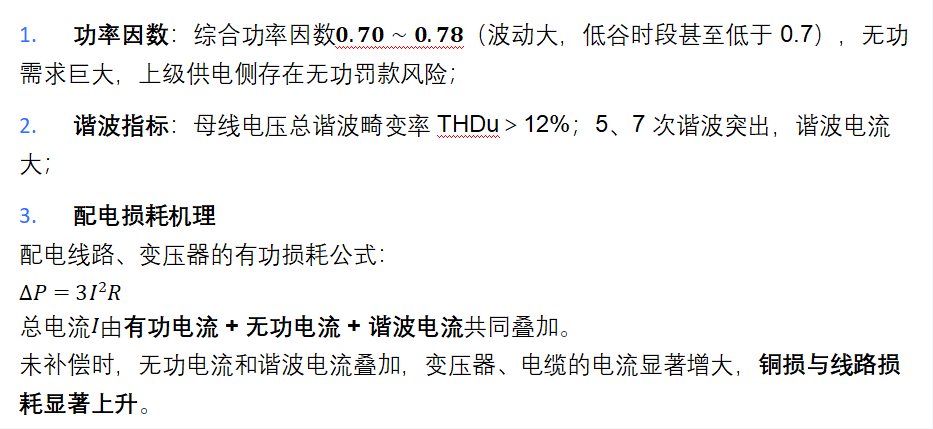

2.2 补偿前电能质量指标与配电损耗（矿山同类工况实测参考）

• 变压器 + 低压电缆综合传输效率：92.0% ~ 93.5%

• 变压器及低压侧附加损耗：约占系统总有功负荷的 6.5%~8.0%

• 谐波带来附加损耗：谐波在变压器铁芯、绕组、电缆产生额外发热，增加约 1.5%~2.5% 额外损耗；谐波加速绝缘老化，电容器、接触器、电机故障率偏高；

• 衍生问题：母线电压偏低、电压波动大；设备温升超标；继电保护误跳闸；仪表计量不准；如强行投普通无串抗电容，极易激发谐波谐振，造成电容鼓包击穿。

三、塞鲁电气混合装置治理原理

方案采用无源 LC 无功补偿柜 + APF 有源滤波器混合架构，二者协同工作：

1. 塞鲁电容器 + 串联电抗器 + 投切开关（无源支路）
串联电抗器为调谐电抗，抑制 5/7 次谐波，防止电容与系统电感谐振；无功控制器根据母线无功，通过投切开关分组投切电容器，承担基础稳态大容量无功补偿，成本低，适合矿山持续的基础感性无功需求。

2. 塞鲁 APF 有源滤波器
实时采集母线电流，高速检测 2~50 次谐波，实时反向注入抵消谐波电流；同时动态补偿快速波动的无功分量，解决破碎机、球磨机启停带来的无功快速波动，动态精细调节，抑制电压畸变。

无源承担大部分基础无功，APF 负责动态谐波 + 动态无功微调，二者组合兼顾容量、成本、谐波安全，是大型矿山变频非线性负荷的优选混合治理方案。

四、投入塞鲁电气无功补偿 + APF 装置后，配电效率、能效提升效果

4.1 电能质量目标值

1. 系统综合功率因数稳定维持在0.96~0.98，满足电网考核标准，消除无功罚款；

2. 母线电压总谐波畸变率 THDu 降至5% 以内，满足国际矿山配电标准；

3. 5、7、11 次主要谐波电流抑制率≥95%；

4. 抑制谐振风险，保护变压器、电机、变频器、电缆绝缘。

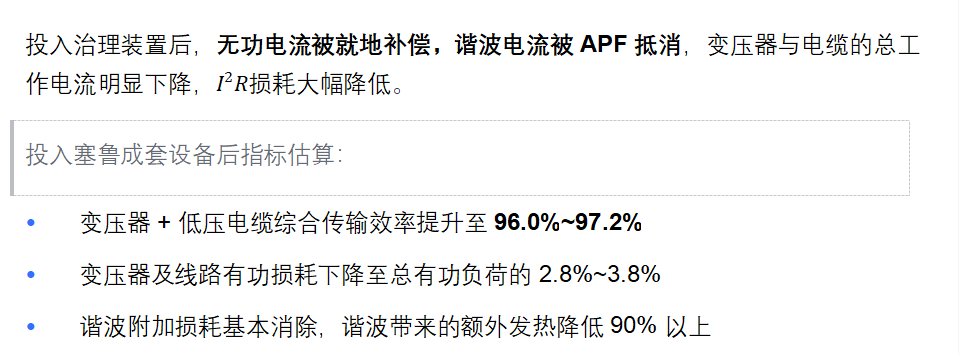

4.2 配电损耗下降、传输效率提升

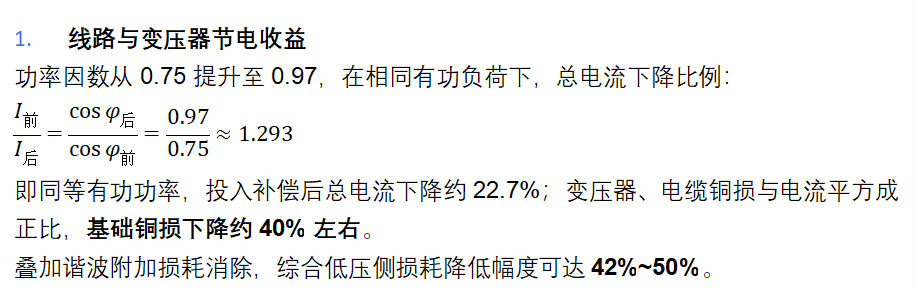

能效收益拆解

2. 电压质量收益
无功就地补偿，减少长距离无功输送，母线电压提升、波动减小，电机输出转矩稳定，生产设备出力稳定，减少停机、故障损失。

3. 设备寿命收益
谐波消除，变压器、电机、电缆温升降低，绝缘老化速度减缓；杜绝谐振风险，避免电容、变频器烧毁，降低备品备件、停机检修成本。

4. 无功考核减免
功率因数达标，免除供电方无功电费罚款，产生直接电费收益。

4.3 设备运行特点（塞鲁 SERU 产品特性）

• 塞鲁干式电力电容器：适合高温、高粉尘的非洲矿山环境，抗谐波能力强；

• 串联电抗器：抑制谐波、规避谐振，保护电容本体；

• 智能投切开关：零电压投切，降低涌流，延长电容寿命；

• APF 有源滤波器：响应速度快（≤20ms），可独立滤除谐波，也可参与动态无功调节，支持远程通讯，接入矿山 DCS 系统监测电能质量数据。

五、技术风险与方案优势

1. 风险规避：本项目没有直接使用纯电容补偿，电容器串联电抗器 + APF 混合方案，解决矿山谐波环境下最关键的谐振风险，避免电容击穿事故，这是 项目选型核心考量。

2. 经济性优势：大容量基础无功由无源电容柜承担，APF 只负责谐波 + 动态无功，对比全 SVG 方案，大幅降低投资成本；

3. 运维适配：模块化柜体，可单独投切、单柜检修不影响其他母线运行，适配海外矿山备件运维模式。

六、项目结论

刚果（金） 铜钴矿低压配电系统，在加装塞鲁电气电容器、串联电抗器、投切开关、APF 有源滤波器混合无功补偿与谐波治理装置前，受大功率电机、变频整流负荷影响，功率因数偏低、谐波畸变严重，变压器和电缆损耗大，配电传输效率低，存在设备损坏与供电考核风险。

投运本套 9600kvar 无源补偿 + 9600A APF 混合治理系统后：

• 功率因数稳定提升至 0.96~0.98；

• 母线谐波畸变控制在标准范围内；

• 低压配电传输效率显著提升，变压器、电缆有功损耗大幅下降；

• 消除谐振隐患，稳定母线电压，降低设备故障率，减少无功罚款，实现矿山配电系统节能增效、电能质量达标，保障阴极铜、氢氧化钴生产线长期稳定连续生产。

七、附图 / 附表

设备数量汇总表

治理前后对比简表

目前项目：

刚果（金）KALONGWE（卡隆威）铜钴矿采冶项目项目-核心主体为KALONGWE MINING SA（卡隆威矿业），坐落于刚果（金）卢阿拉巴省中非铜矿带（2022）
